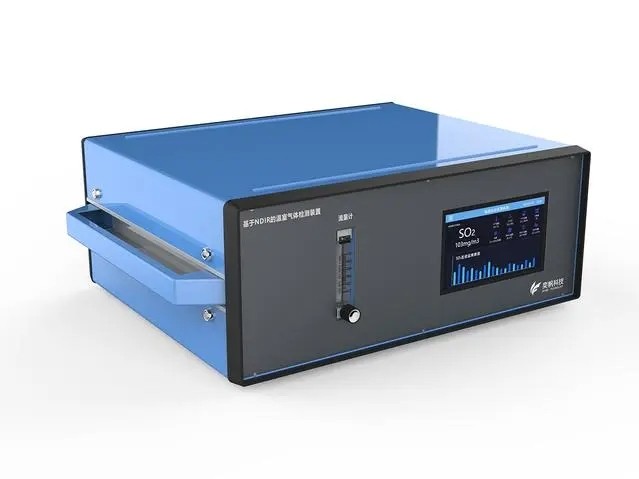

紅外氣體檢測儀及濾光片應用介紹

紅外氣體檢測儀是一種高精度、快速響應、穩定性好的氣體檢測儀器，廣泛應用于工業和環境監測領域。它能夠檢測甲烷、二氧化碳、二氧化氮、一氧化碳、二氧化硫、氨氣、乙醇、苯等多種氣體，以及絕大多數有機物（HC）和有機揮發性混合物（VOC）等。

（圖源網絡，侵刪）

工作原理及組成

紅外氣體檢測儀的工作原理基于紅外光譜分析技術。當被測氣體分子吸收特定波長的紅外光時，會發生能級躍遷，從而產生紅外吸收光譜。儀器通過測量這種吸收光譜的變化，可以推斷出被測氣體的種類和濃度。

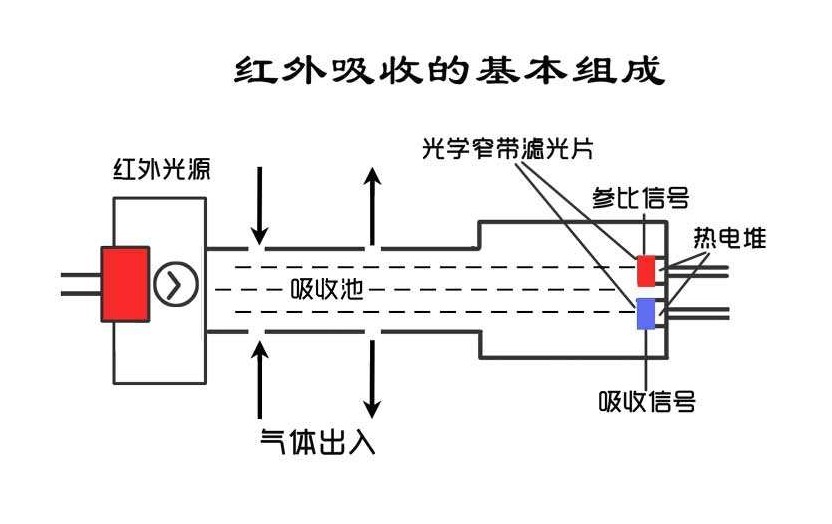

紅外氣體檢測儀通常由紅外光源、氣室、濾光片、紅外探測器以及信號處理電路等部分組成。

紅外光源：產生一定波長范圍的紅外光，通常為熱輻射光源，如鎢絲燈、硅碳棒等。

氣室：容納待測氣體的空間，通常為金屬或玻璃制成，兩端有透光的窗口，如鈉氯化物、鉀溴化物等。

濾光元件：選擇待測氣體分子吸收的特定波長的紅外光，通常為干涉濾光片（帶通）、單色儀等。

檢測器：接收通過氣室的紅外光，并將光信號轉換為電信號，通常為熱電偶、熱電堆、熱釋電型、光電型等。

信號處理電路：放大、濾波、調制、解調、顯示等對檢測器輸出的電信號進行處理，以得到氣體濃度的數值或曲線。

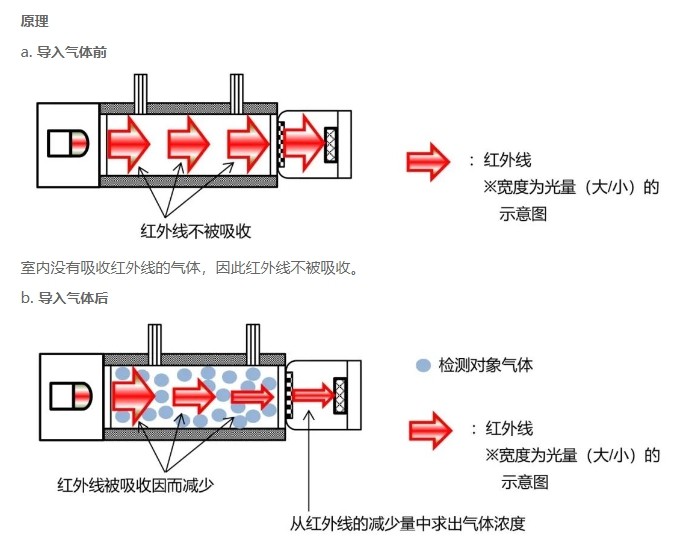

具體流程：紅外光源發出紅外光，經過濾光片選擇性地傳遞特定波長的紅外光，然后照射到被測氣體上。被測氣體吸收部分紅外光后，剩余的紅外光被紅外探測器接收并轉換為電信號。這個電信號經過信號處理電路放大、濾波等處理后，最終轉換為氣體濃度值并顯示出來。

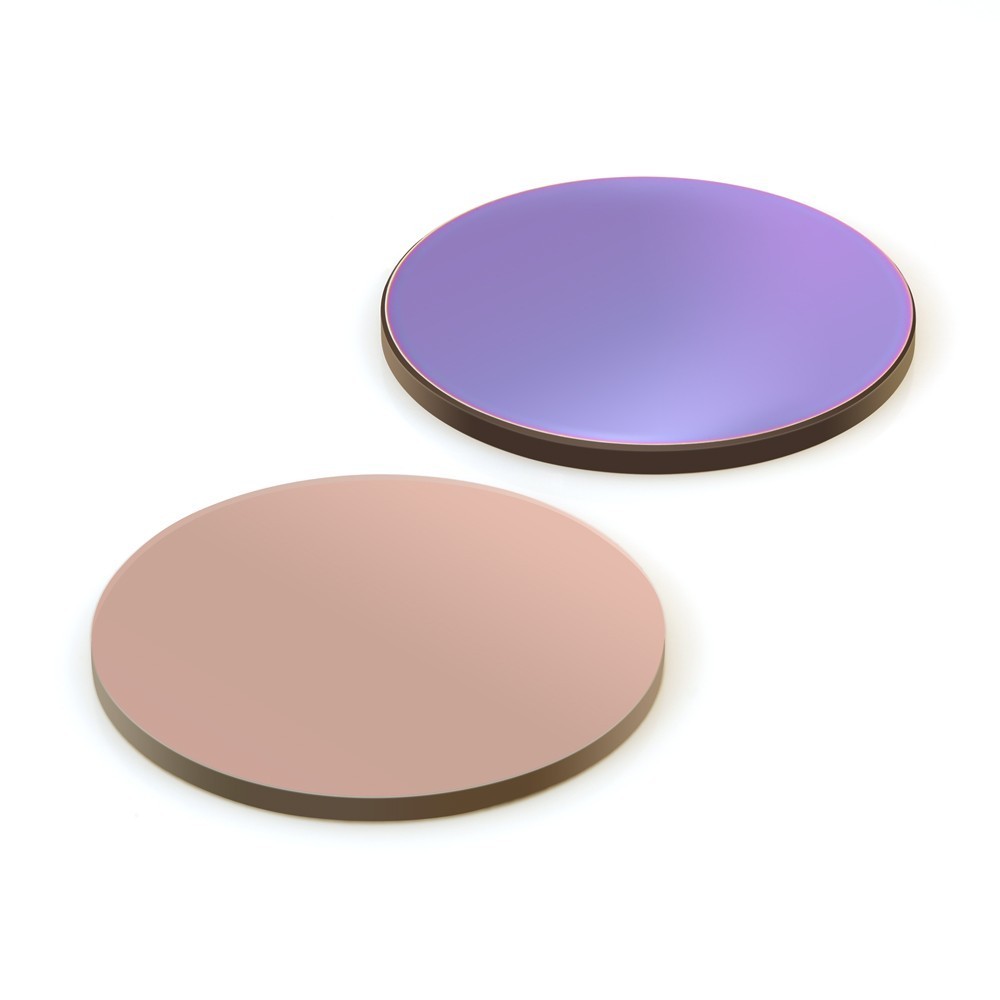

濾光片的作用

濾光片在紅外氣體檢測儀中起到了選擇性地傳遞特定波長紅外光的作用。由于不同氣體分子對紅外光的吸收波長不同，因此需要根據被測氣體的特性選擇合適的濾光片。濾光片能夠屏蔽掉其他波長的光線，只讓特定波長的紅外光通過，從而提高了檢測的準確性和靈敏度。

常見的紅外氣體檢測儀濾光片檢測波段
