一文簡單認識紅外濾光片

紅外濾光片，是一種用于通過篩選紅外光線的濾光片，同時阻擋可見光與紫外光，廣泛用于各種紅外產品中，如紅外成像、紅外檢測、紅外監控、紅外探測感應等領域。紅外濾光片具有多種制作方式和鍍膜材料，下面我們將從紅外濾光片的組成做一個科普，為大家認識紅外濾光片做一個簡單的認識。

我們都知道，紅外濾光片一般泛指紅外光波長大于700nm通過的濾光片，這類濾光片一般分為近紅外700-1500nm，中紅外1.5-6μm，遠紅外6-14μm，不同的紅外應用鎖用的濾光片基材也不盡相同相同。一般而言，常見的紅外濾光片基材包括光學玻璃、樹脂、藍寶石，硅、鍺、氟化鎂、氟化鈣等即可以作為基材也可作為鍍膜材料。

各個基材紅外濾光片區別

PC（聚碳酸酯）和PMMA（聚甲基丙烯酸甲酯，又稱亞克力）都是常見的樹脂濾光片材料。

PMMA的透明度非常高，接近光學玻璃，其透光性大概在90%左右，但是對比于PC材料相對在耐熱性一般在85°C左右且耐沖擊性較差、易碎、表面容易劃傷，但是更易于加工，因此亞克力濾光片非常適合那些批量化的一般應用，如透明濾光片、減光濾光片、色溫濾光片等。

PC材質一般透光率在86-89%左右，耐熱性在120°C左右，其耐溫性對比亞克力更加高，但是在加工難度上要稍高于亞克力，韌性好，不易斷裂，耐磨性好，這使得PC在需要承受較大機械應力的濾光片應用中更具優勢。

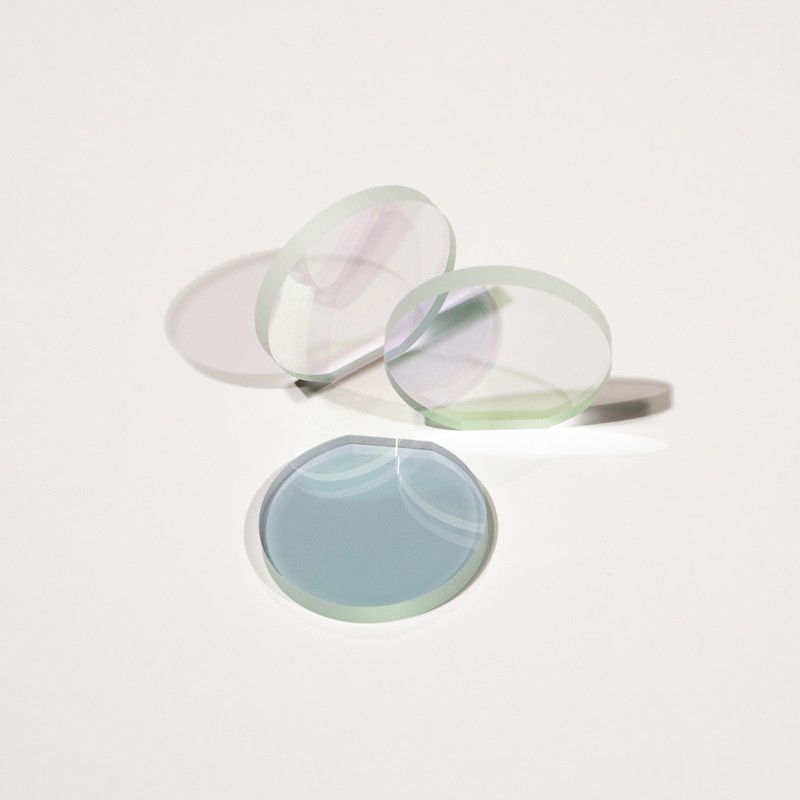

玻璃濾光片一般采用的是光學玻璃，其光學性質穩定，且透光率高，具有高的透光性和良好的化學穩定性。它可以在較寬的波長范圍內提供穩定的濾光效果，也是近紅外中最為常見的一種濾光片基材，常用于熱成像系統、紅外傳感器和紅外攝像機等設備中，以提供清晰的紅外圖像。

藍寶石濾光片，藍寶石有著硬度高。耐高溫、透過高、耐腐蝕等特點，由于自身具有出色的熱穩定性，能夠在高溫環境下保持穩定的性能，這些特性使得藍寶石濾光片在需要承受高負荷或惡劣環境的應用中表現出色，如高功率激光器、軍事裝備等。

單晶鍺，鍺（Ge）的化學穩定性和耐久性使得它在各種環境條件下都能保持穩定的光學性能，這使得鍺成為制造高性能紅外濾光片的理想基材。鍺的透光范圍較寬（2--12μm），可以覆蓋從短波紅外到長波紅外的廣泛波段，這種寬透光范圍使得鍺基濾光片在多種紅外應用中都能表現出色，廣泛用于紅外成像系統和紅外光譜儀系統，鍺單晶的機械性能和導熱性能好，在10.6μm處的吸收很小，是CO2激光透鏡窗口和輸出耦合鏡的理想材料。

單晶硅(Si)是一種化學惰性材料,硬度高,不溶于水.它在1.2-7μm波段具有很好的透光性能,.硅(Si)單晶通常用于3-5μm中波紅外光學窗口和光學濾光片的基片，由于該材料導熱性能好,、密度低，也是制作激光反射鏡或紅外測溫及紅外光學鏡片的常用材料。此外，單晶硅是半導體材料的基礎，廣泛應用于太陽能電池、集成電路等領域。

氟化鈣在紫外250nm到9μm紅外透光范圍內具有良好的透光性能和低吸收率，是高性能濾光片的首選材料。在紫外濾光片、紅外濾光片以及激光濾光片等高端激光系統領域，氟化鈣濾光片能夠提供清晰、無畸變的圖像。同時，氟化鈣還常用于天文望遠鏡、光譜儀等需要高透光性能的設備中。
