什么是光譜截止冒泡？

在濾光片的光譜分析中，一般分為透過帶、截止帶和帶寬，但是往往不是每款濾光片都擁有完美的曲線，總有時在準備接近光譜完美的時候出現一點點瑕疵，導致整塊濾光片直接被判定為不良，今天我們就為大家簡單分享一個術語---光譜截止冒泡。

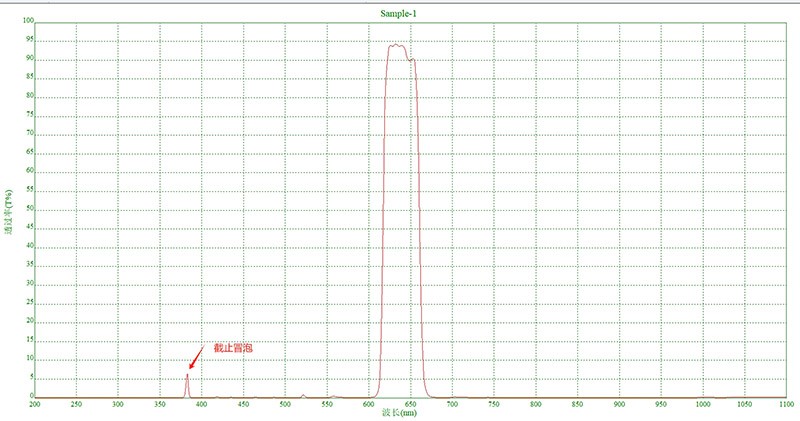

（光譜截止冒泡圖例，激埃特攝）

光譜截止冒泡，即在光譜的截止區，出現局部漏光現象，這種透過可能是膜層在設計的過程中出現設計缺陷或者在進行鍍膜前期處理過程處理中出現不當導致，具體的現象包括：

設計缺陷：薄膜設計時，膜層厚度或材料折射率的選擇未完全優化，導致截止區的光學性能不理想。多層膜系設計中的干涉效應未得到有效控制，導致局部波長透射。

鍍膜工藝問題：

膜層厚度不均勻：鍍膜過程中，膜厚控制不精確，導致局部區域厚度偏離設計值。

材料污染：鍍膜過程中，材料純度不足或受到污染，影響光學性能。

界面粗糙度：膜層之間的界面粗糙度過高，導致散射和異常透射。

基板處理不當：

基板表面清潔不徹底，殘留污染物影響膜層附著力或光學性能。

基板表面粗糙度或平整度不達標，導致膜層生長不均勻。

環境因素：

鍍膜過程中，溫度、濕度或真空度控制不當，影響膜層質量。

膜層在后續使用中受到環境（如濕度、溫度變化）的影響，導致性能退化。

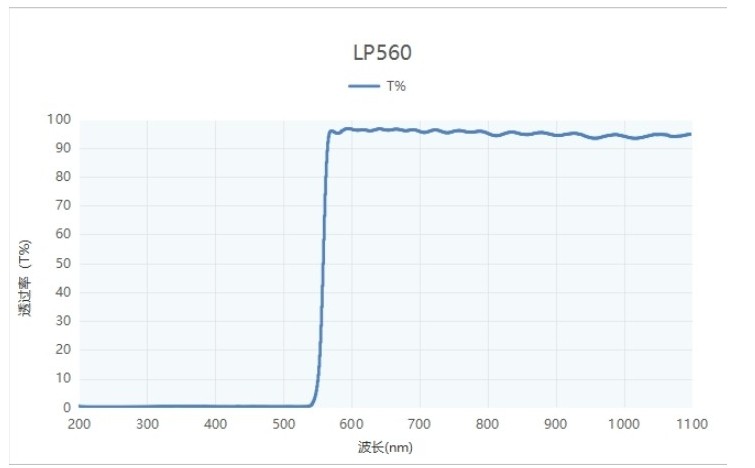

（正常無冒泡的光譜圖對比）

光譜截止冒泡影響

針對截止帶冒泡現象，截止帶的漏光勢必會降低薄膜的濾波性能，影響其光學指標，甚至嚴重的可能會判定為不良，因此需要根據實際應用的要求進行衡量，這也是光學鏡片廠家需要事先了解用戶應用的一個原因。

針對一些激光系統、光譜儀需要配備高信噪比的應用，漏光勢必會引入雜散光，降低其整體系統性能，針對一些光子美容儀而言，由于其脈沖光子是需要打進皮膚，如果紫外區某些有害光出現截止冒泡的漏光現象的話，這些美容儀濾光片長期使用可能會損害皮膚。

當然截止冒泡還得看具體的使用需求，如果只是微小范圍局部，且截止冒泡不明顯，用于一些應用指標較低的應用環境，則可以視為合格產品。

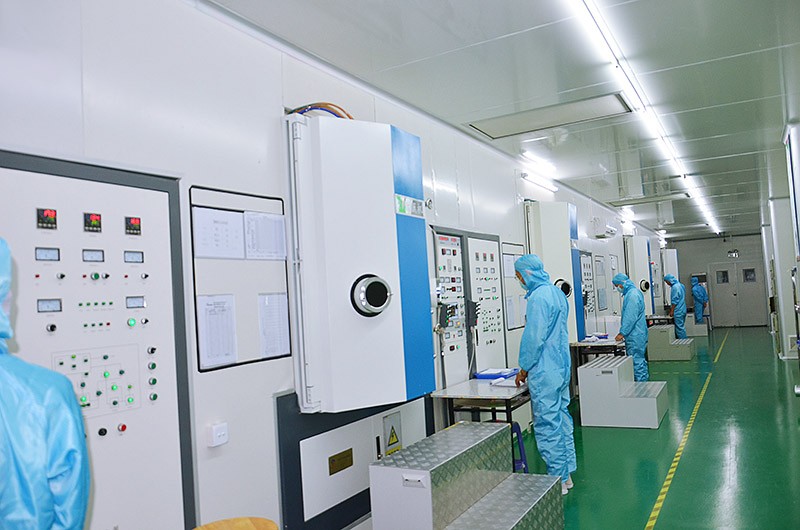

（激埃特工廠圖）

截止冒泡解決方法參考

優化設計：通過更加精確的光學膜層設計軟件優化膜系結構，考慮實際工藝中的誤差，在設計時預留一定的容差范圍。

改進鍍膜工藝：提高鍍膜設備精度，確保膜厚均勻性，嚴格控制材料純度和鍍膜環境（如真空度、溫度）。

加強基板處理：在鍍膜前徹底清潔基板，確保表面無污染，選擇表面質量更高的基板，或?qū)暹M(jìn)行拋光處理。

檢測與修復：使用高精度光譜檢測設備，及時發現漏光現象，對不合格膜層進行返工或重新鍍膜。

當然，光譜截止冒泡是光學薄膜制備中的一種缺陷現象，在實際的生產使用中，需要具備一定的設計經驗且在生產過程中細節做到規范化、標準化才可以避免此類現象，因此對于一些首次設計生產的光學元件而已，往往也是不可避免的現象，需要根據其實際的情況進行工藝調試、機器設備調試，針對一些經常性生產的大批量訂單，這類訂單往往擁有一整套完整的生產流程與規范指標，相對的這種現象發生情況較低。因此在實際生產中，需要綜合多方面考慮去規避光譜截止冒泡現象，否則不良的出現往往會使得企業在此生產過程中花費更多的時間、精力與成本。
