什么是陪鍍片？它對(duì)濾光片的測試有哪些作用？

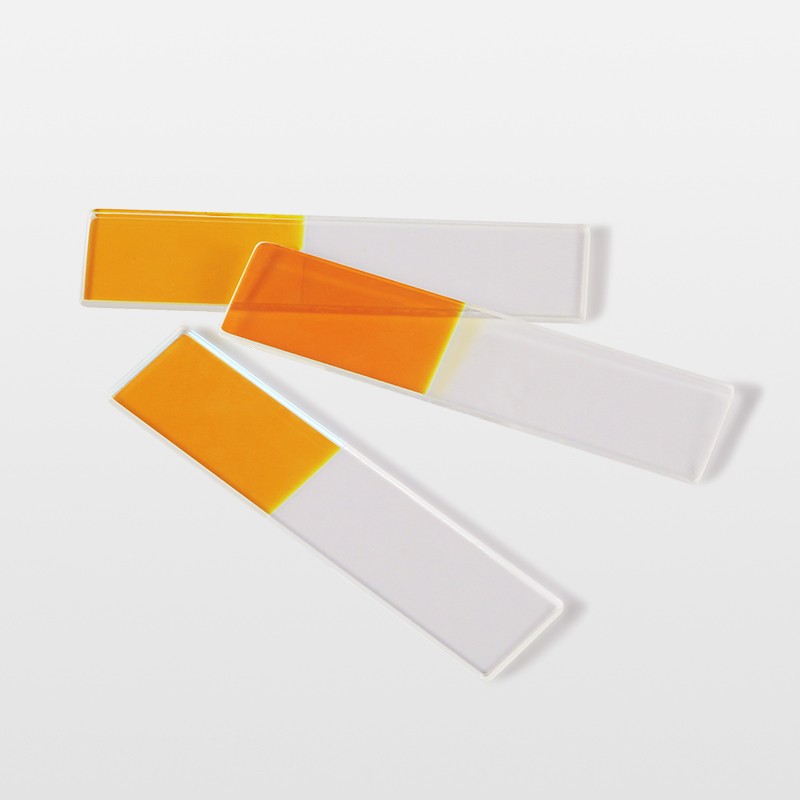

在濾光片的加工過程中，由于部分濾光片成本的高昂性，在濾光片薄膜制備過程中，我們會(huì)將一類輔助基片與制備目標(biāo)基片（如濾光片）一共放進(jìn)鍍膜機(jī)內(nèi)進(jìn)行鍍膜，通常這類輔助基片為小尺寸的玻璃、硅片或其他材料，其核心作用是實(shí)時(shí)監(jiān)控鍍膜工藝參數(shù)（如膜層厚度、折射率），確保目標(biāo)濾光片的性能符合設(shè)計(jì)要求，這類輔助基片就是陪鍍片（Monitor Chip 或 Witness Sample）
一、陪鍍片的核心作用
在濾光片制造和測試中，陪鍍片承擔(dān)各種作用，如工藝監(jiān)控、均勻性驗(yàn)證、性能標(biāo)定、失效分析等。
1.工藝監(jiān)控通過測量陪鍍片上的膜層厚度和光學(xué)常數(shù)（折射率、消光系數(shù)），間接反映目標(biāo)濾光片的鍍膜質(zhì)量，避免直接測量濾光片時(shí)可能造成的損傷或污染。
2. 陪鍍片與濾光片在鍍膜機(jī)內(nèi)處于相同位置或?qū)ΨQ分布，通過對(duì)比兩者的膜厚差異，評(píng)估鍍膜機(jī)的空間均勻性，從而完成驗(yàn)證。
3. 性能標(biāo)定則是利用陪鍍片的測試數(shù)據(jù)（如透射率、反射率曲線）校準(zhǔn)鍍膜設(shè)備的參數(shù)，優(yōu)化后續(xù)生產(chǎn)批次的一致性。
4. 針對(duì)濾光片性能不達(dá)標(biāo)的失效分析，可通過分析陪鍍片的膜層結(jié)構(gòu)（如SEM、橢偏儀數(shù)據(jù)）追溯工藝問題（如膜層應(yīng)力、缺陷）。

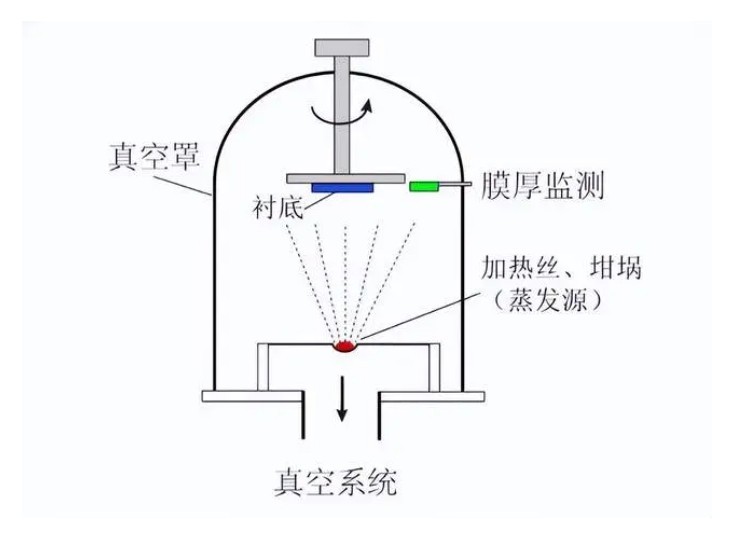

（圖源網(wǎng)絡(luò)分享）
三、陪鍍片在濾光片測試中的具體應(yīng)用
1. 光譜性能測試
透射率/反射率測量：陪鍍片與濾光片同步鍍膜后，用分光光度計(jì)測試其光譜曲線，驗(yàn)證膜系設(shè)計(jì)是否實(shí)現(xiàn)（如帶通濾光片的中心波長、截止陡度）。舉例：若陪鍍片的透射峰值波長偏離設(shè)計(jì)值5nm，則目標(biāo)濾光片可能需調(diào)整鍍膜時(shí)間或速率。
2. 膜厚控制
通過橢偏儀或臺(tái)階儀測量陪鍍片的膜厚，反推濾光片的實(shí)際膜厚（如1/4波長光學(xué)厚度控制）。
關(guān)鍵點(diǎn)：陪鍍片與濾光片的基底材料需一致，避免因熱膨脹系數(shù)差異導(dǎo)致膜厚誤差。
3. 環(huán)境穩(wěn)定性測試
將陪鍍片與濾光片一同進(jìn)行高溫高濕老化實(shí)驗(yàn)，對(duì)比老化前后光譜變化，評(píng)估膜層耐久性。
4. 生產(chǎn)一致性保障
在大批量生產(chǎn)中，每批次抽取陪鍍片測試，確保不同批次濾光片的性能波動(dòng)在允許范圍內(nèi)（如中心波長偏差±1nm）。
四、陪鍍片的選擇與制備要求
| 參數(shù) | 要求 |
| 材料 | 與濾光片基底一致（如BK7玻璃、熔融石英）或高純度硅片（用于橢偏儀分析） |
| 尺寸 | 通常為10×10mm至25×25mm，需適配測試儀器夾具 |
| 表面質(zhì)量 | 拋光面粗糙度＜1nm，避免影響膜層生長和測量精度 |
| 放置位置 | 緊鄰目標(biāo)濾光片或鍍膜機(jī)均勻性監(jiān)控點(diǎn)，確保工藝條件一致 |
五、陪鍍片與濾光片測試的關(guān)聯(lián)案例
案例1：帶通濾光片的中心波長校準(zhǔn)
問題：某紅外帶通濾光片實(shí)測中心波長為780nm，偏離設(shè)計(jì)的800nm。
分析：檢查陪鍍片的橢偏儀數(shù)據(jù)，發(fā)現(xiàn)SiO?膜層厚度比設(shè)計(jì)值薄8%。
解決：調(diào)整鍍膜機(jī)的蒸發(fā)速率，延長鍍膜時(shí)間，后續(xù)批次波長達(dá)標(biāo)。
案例2：膜層附著力失效
現(xiàn)象：濾光片邊緣出現(xiàn)脫膜。
診斷：陪鍍片的SEM顯示膜層-基底界面存在污染，追溯至鍍膜前清洗不徹底。
六、陪鍍片的局限性
1. 間接性：陪鍍片數(shù)據(jù)僅能間接反映濾光片性能，若鍍膜機(jī)均勻性差，兩者可能存在偏差。
2. 小尺寸限制：大尺寸濾光片（如＞200mm）需多點(diǎn)放置陪鍍片，增加成本。
3. 動(dòng)態(tài)工藝監(jiān)控不足：傳統(tǒng)陪鍍片無法實(shí)時(shí)反饋鍍膜過程中的參數(shù)波動(dòng)（需結(jié)合晶控儀等在線監(jiān)測）。
七、未來發(fā)展趨勢
1. 智能陪鍍片：集成傳感器（如光纖光柵），實(shí)時(shí)傳輸膜厚和應(yīng)力數(shù)據(jù)。
2. 虛擬陪鍍片：通過鍍膜機(jī)仿真軟件預(yù)測膜層性能，減少實(shí)物陪鍍片的使用。
3. 標(biāo)準(zhǔn)化數(shù)據(jù)庫：建立陪鍍片測試數(shù)據(jù)與濾光片性能的關(guān)聯(lián)模型，提升工藝優(yōu)化效率。
陪鍍片作為濾光片制造中的“工藝影子”，雖不直接參與光學(xué)系統(tǒng)工作，卻是保障濾光片性能一致性和可靠性的關(guān)鍵環(huán)節(jié)。從實(shí)驗(yàn)室研發(fā)到工業(yè)化生產(chǎn)，其精細(xì)化應(yīng)用將持續(xù)推動(dòng)光學(xué)薄膜技術(shù)的進(jìn)步。
