什么是消光比，它對偏振片有哪些影響？

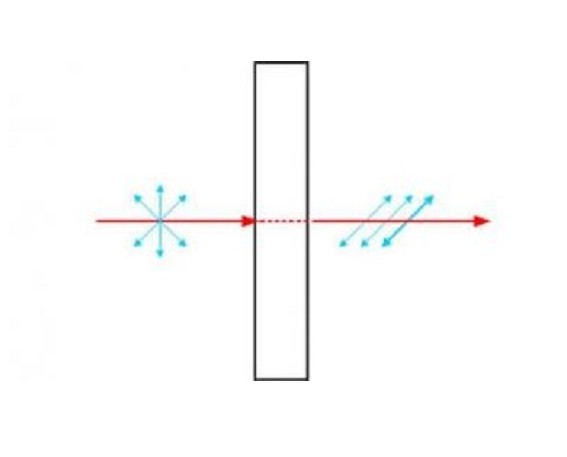

消光比（Extinction Ratio, ER）是光通信領域中一個重要的參數，在光學通信領域，消光比通常指的是激光器在發射全“1”碼時的光功率P1與全“0”碼時發射的光功率P0之比，用于描述最優的偏置條件和激光發射功率轉化成調制功率的效率。而在光學鏡片領域，特別是偏振片，消光比則是指偏振片的透過光與其垂直方向的光強度的比值，是衡量偏振片性能的重要指標之一。

（圖源網絡，侵刪）

光通信領域

在光通信領域，消光比通常指的是光模塊（如激光器）在發射全“1”碼時的平均光功率P1與發射全“0”碼時的平均光功率P0之比，這個比值通常以分貝(dB)為單位表示，以對數形式表示，即ER(dB) = 10lg(P1/P0)，其中P1是發射邏輯“1”時的平均光功率，P0是發射邏輯“0”時的平均光功率，消光比越大，光功率差異越明顯，信號的質量越好，傳輸系統對外部噪聲的抗敏感度也越高，魯棒性越好。相反，消光比越小，信號越容易受到干擾，系統的誤碼率會上升。消光比反映了光模塊在發送信號時，“1”和“0”兩種狀態之間的光功率差異程度，是評估光信號傳輸質量和系統穩定性的重要指標。

（圖源網絡，侵刪）

光學鏡片領域

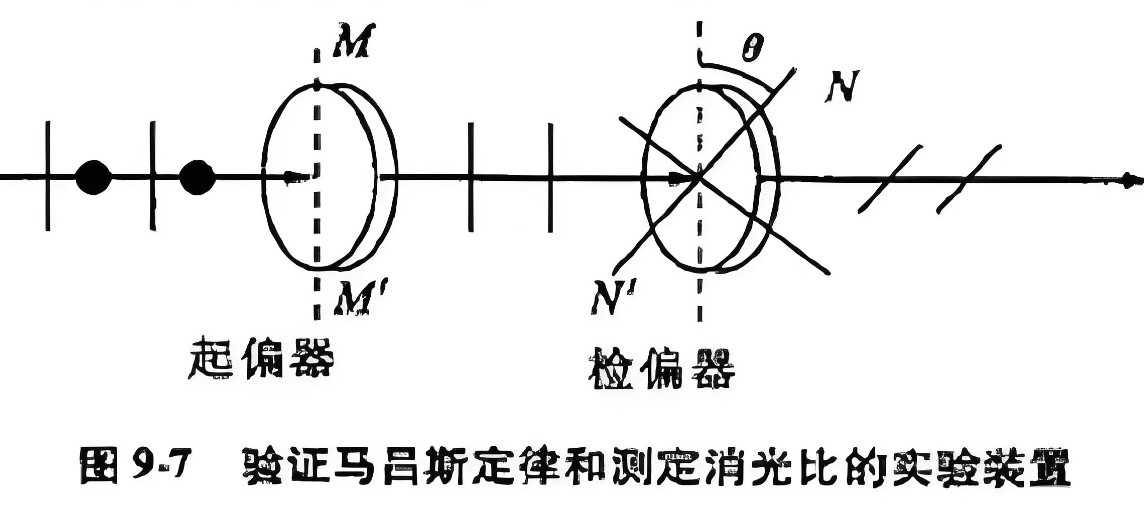

在光學鏡片領域，特別是偏振片領域，消光比則是指偏振片允許通過的光（與偏振方向一致）與其垂直方向的光強度的比值。它是衡量偏振片性能優劣的關鍵參數之一，反映了偏振片對光的偏振狀態的控制能力。高消光比的偏振片能夠更有效地過濾掉與偏振方向垂直的光，提高光學系統的信噪比和對比度。

對偏振片性能的影響

偏振效果：消光比越高，說明偏振片在允許光通過（與偏振方向一致）和阻擋光（與偏振方向垂直）方面的性能越好。高消光比的偏振片能夠更有效地控制光的偏振狀態，減少光的散射和反射，提高光學系統的信噪比和對比度。

應用精度：在顯微鏡、光學儀器、液晶顯示器等高精度應用中，偏振片的消光比直接影響到光學儀器的性能和精度。高消光比的偏振片能夠提供更清晰、更準確的圖像和色彩，滿足高精度測量的需求。

影響因素

材料物理特性：偏振片的消光比取決于其材料的物理特性，如吸收、散射、反射等。不同材料制成的偏振片在消光比方面可能存在顯著差異。

制造工藝：制造工藝的優劣也會影響到偏振片的消光比。例如，在生產過程中需要控制光路的潔凈度，以避免光功率的額外損耗；同時還需要控制溫度等環境因素，以保證偏振片性能的穩定性。

實際應用中的考慮

系統優化：在光學系統設計中，需要根據實際需求選擇合適的偏振片，并優化系統參數以提高消光比和整體性能。例如，可以通過調整光源的功率和偏振方向、優化光路布局等方式來提高系統的消光比。

穩定性測試：為了確保偏振片在實際應用中能夠保持穩定的消光比性能，需要進行嚴格的穩定性測試。這些測試可以模擬不同的工作環境和條件，以評估偏振片在不同情況下的性能表現。

綜上所述，消光比對于光學鏡片特別是偏振片具有重要的影響。它不僅是衡量偏振片性能的關鍵指標之一，還直接影響到光學系統的性能和精度。因此，在光學系統的設計和應用中需要充分考慮消光比的因素，并采取相應的措施來優化和提高系統的性能。
