在熒光顯微成像中,熒光二抗所攜帶的染料(如AF488與AF594)決定了信號的“內容”,而濾光片組則決定了信號的“質量”。它們是一套精密的光學守門員,基于干涉濾光片技術,通過選擇性地透射或反射特定波段的光來工作。

 分光之鏡:解析熒光488與594成像濾光片

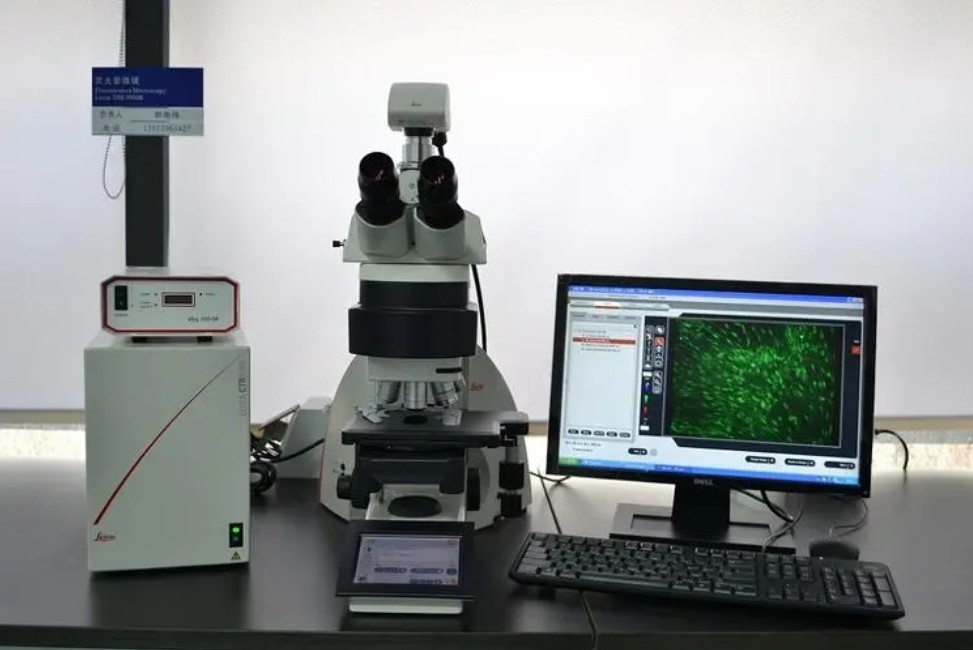

(圖源網絡,侵刪)

一、濾光片的核心技術基礎:干涉型濾光片

現代熒光顯微鏡使用的幾乎所有高性能濾光片都是硬鍍膜干涉型濾光片。它們并非通過吸收,而是通過光的干涉效應來工作,通過在光學玻璃基板上真空蒸鍍數十層乃至上百層不同折射率的納米級光學薄膜。當光穿過這些薄膜層時,會在各層界面發生反射和透射。通過精確控制每層的厚度和材料,使目標波長的光因相長干涉而高效透射,而非目標波長的光因相消干涉而被反射或衰減。

優勢:相比傳統的吸收型有色玻璃濾光片,干涉濾光片具有更高的透過率、更陡峭的截止邊緣、更精確的中心波長和更長的使用壽命。

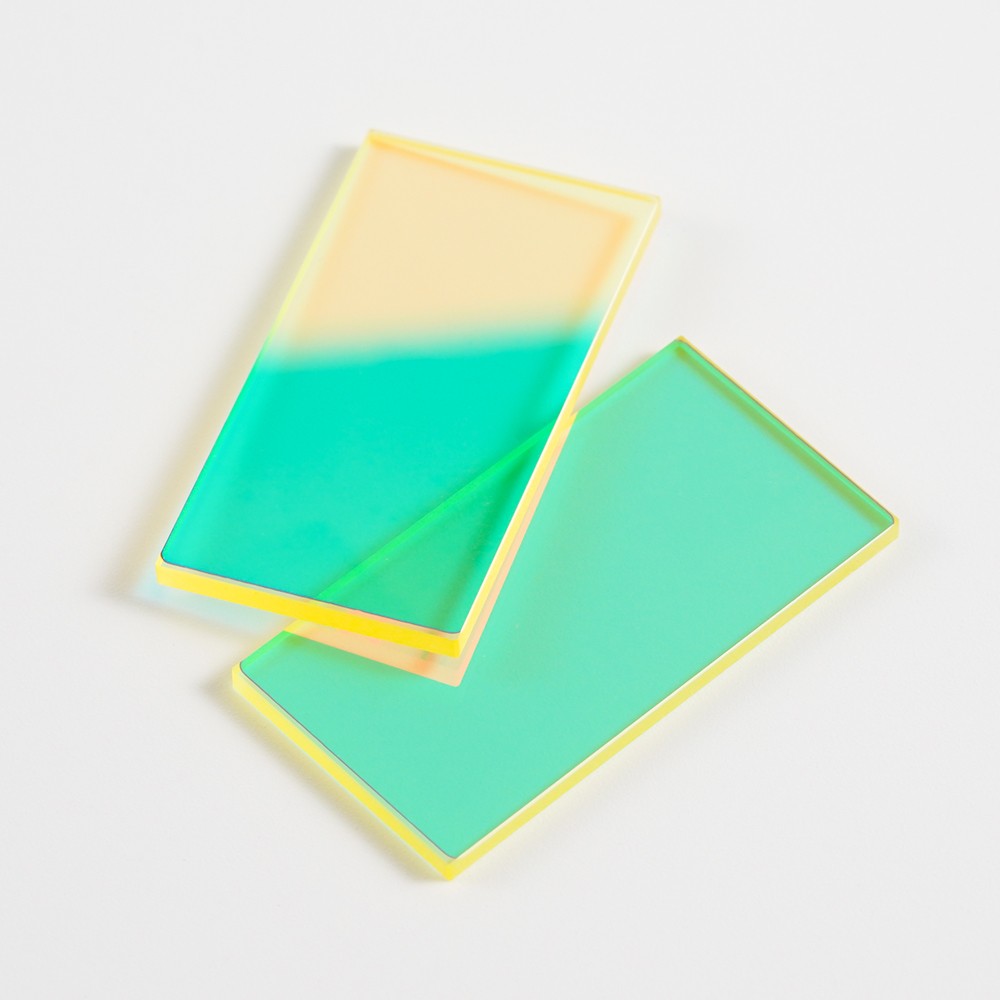

醫療檢測帶通濾光片

二、濾光片組的三大成員及其分類

一套標準的熒光濾光片組由三個功能各異的獨立濾光片組成,它們根據功能和光譜特性進行分類。

1. 激發濾光片

激發濾光片屬于帶通濾光片的一種,其作用是從寬譜光源(如汞燈、氙燈)或激光器中篩選出能有效激發目標熒光染料的窄波段光線。其光譜曲線是一個孤立的透射峰。關鍵參數是中心波長 和半高寬。例如,為AF488配備的 480/30 濾光片,意指中心波長在480nm,透射率大于峰值50%的波長范圍覆蓋480±15nm(即465nm至495nm)。

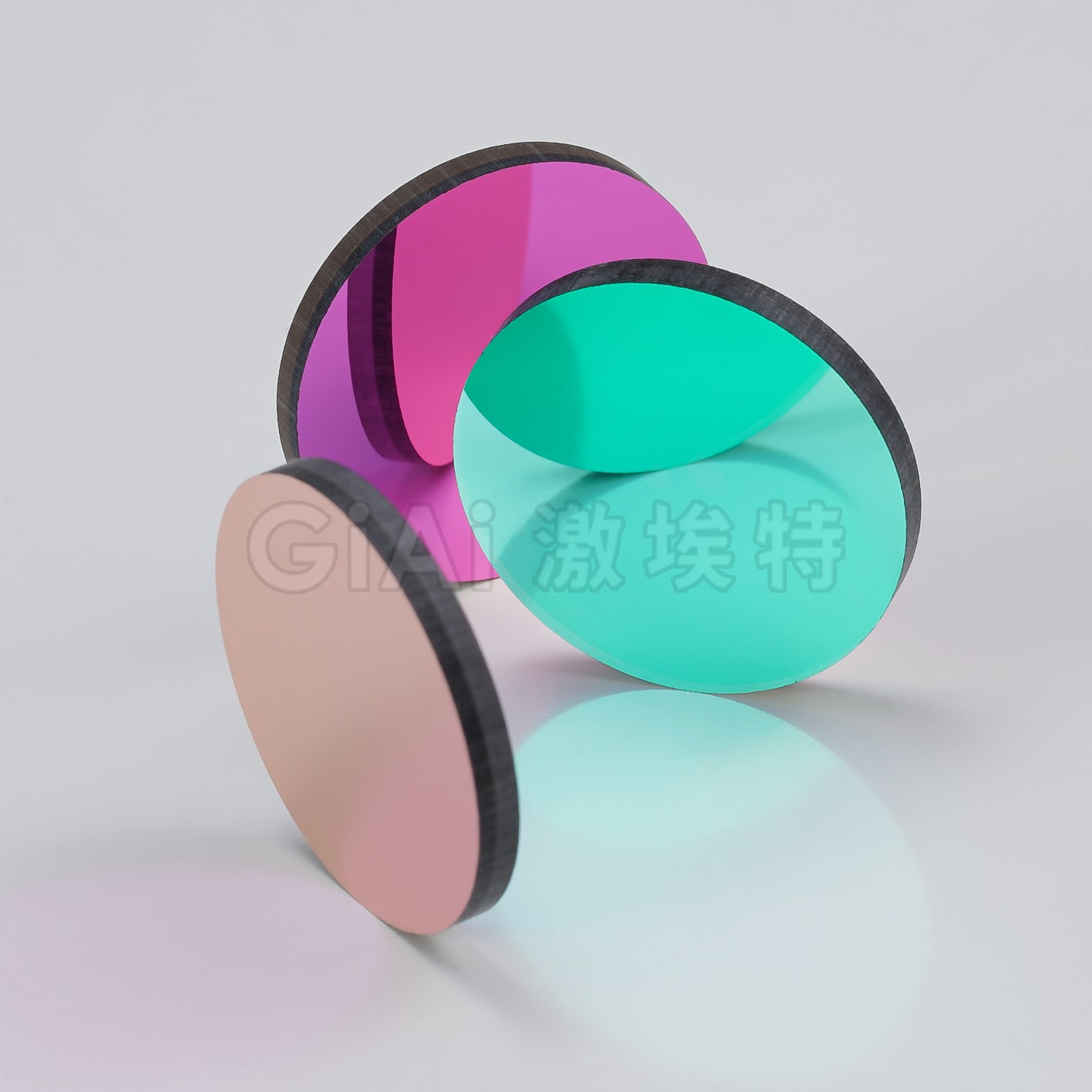

 BP494帶通濾光片

(BP494帶通濾光片)

應用于AF488 vs. AF594:

AF488:常用 470/40 或 480/30 等帶通濾光片,精確匹配其~495nm的吸收峰。

AF594:常用 560/55 或 590/20 等帶通濾光片,匹配其~590nm的吸收峰。

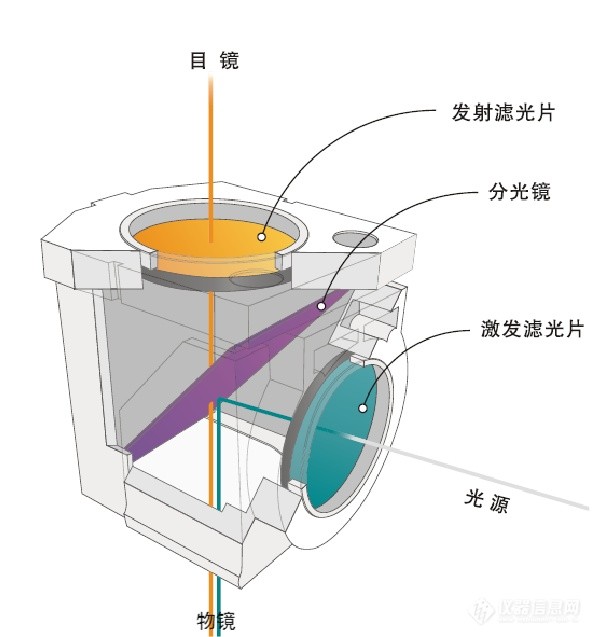

 熒光成像結構

(熒光成像結構)

2. 二向色鏡

二向色鏡屬于長通通分光鏡或短通分光鏡,在熒光顯微鏡中絕大多數為長通二向色鏡,它由一塊玻璃基板一面鍍制分光膜另一面鍍增透膜(用于提供透過率),其功能不是透射或吸收,而是根據波長進行分光。一般以一個特定的截止波長為界:對短于截止波長的光高反射,對長于截止波長的光高透射,則為長通二向色鏡,其光譜曲線不是山峰,而是一個陡峭的“S”形拐點。關鍵參數是截止邊或分光點。

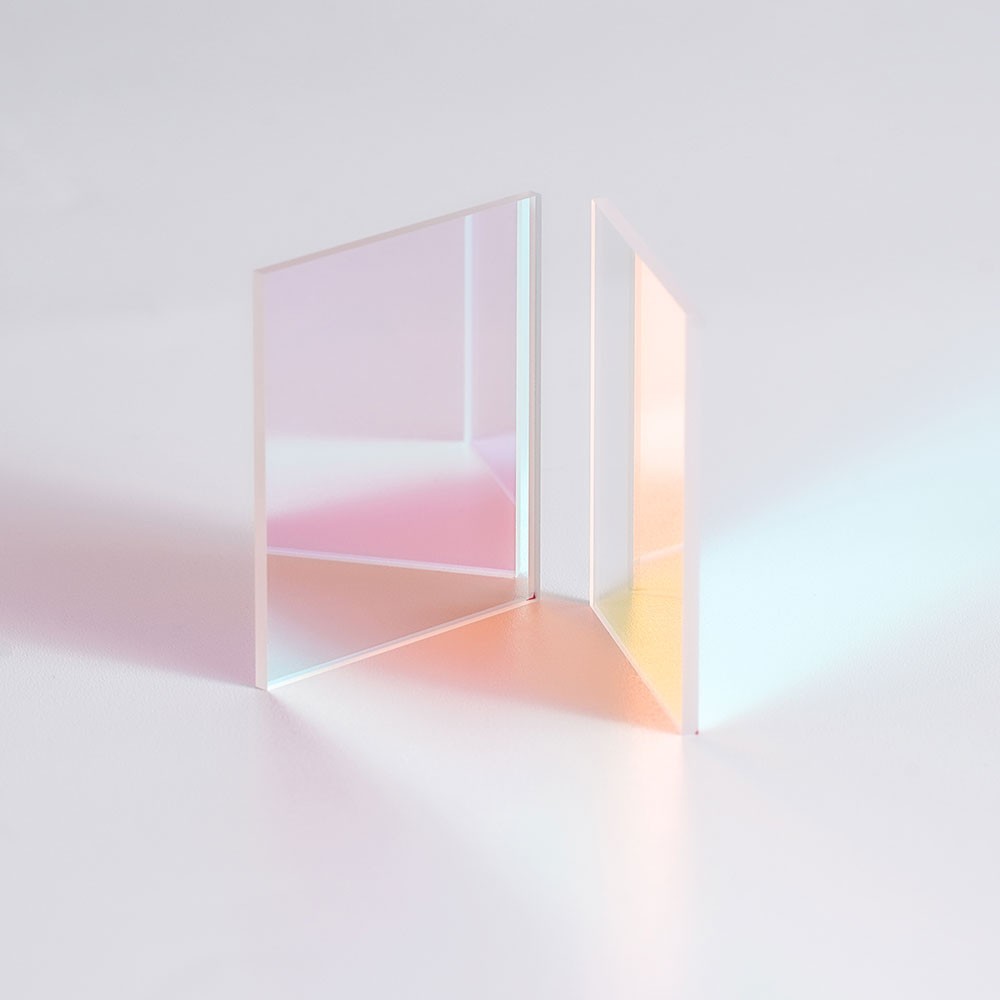

 透紅反綠+AR二向色鏡

(透紅反綠+AR二向色鏡)

應用于AF488 vs. AF594:AF488通道:使用截止波長在500-510nm左右的長通二向色鏡。它將來自光源的短波長激發光(<500nm)反射向樣品,并將樣品發射的長波長熒光(>510nm)透射給探測器。

AF594通道:使用截止波長在600-610nm左右的長通二向色鏡。反射激發光(~590nm),透射發射光(>610nm)。



3. 發射濾光片

發射濾光片同樣屬于帶通濾光片,其作用是放置在探測器(CCD或PMT)前,只允許目標染料發射的特定熒光通過,并堅決阻擋激發光和其他雜散光。這是獲得高信噪比圖像的關鍵。

其帶寬設計需權衡:帶寬過寬會增加串色風險,過窄會損失信號強度,經過激發光照射樣本后反射出特定波長光經過二向色鏡后由發射濾光片過濾后被人眼或探測器接收!

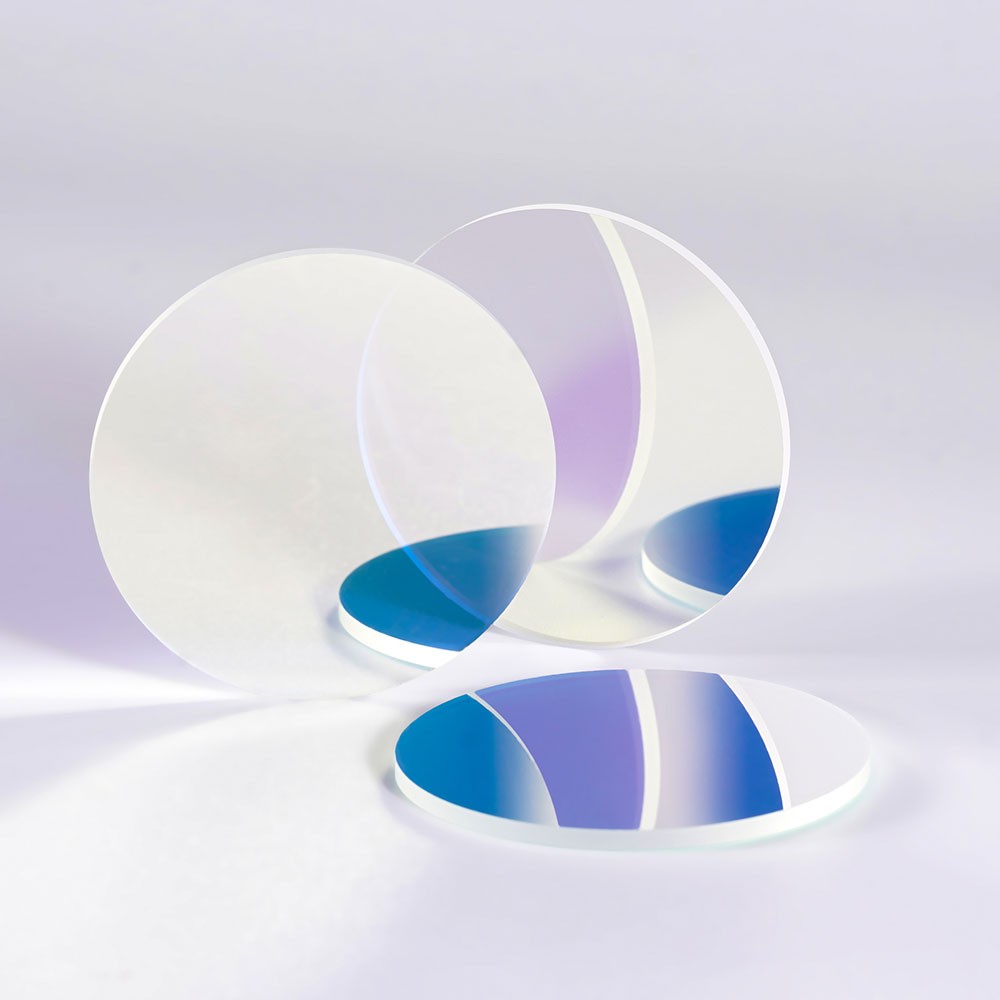

 BP532帶通濾光片

(BP532帶通濾光片)

應用于AF488 vs. AF594:

AF488:選擇 525/50 或 535/40 等帶通濾光片,位于其519nm發射峰周圍。

AF594:選擇 620/60 或 635/40 等帶通濾光片,位于其617nm發射峰周圍。

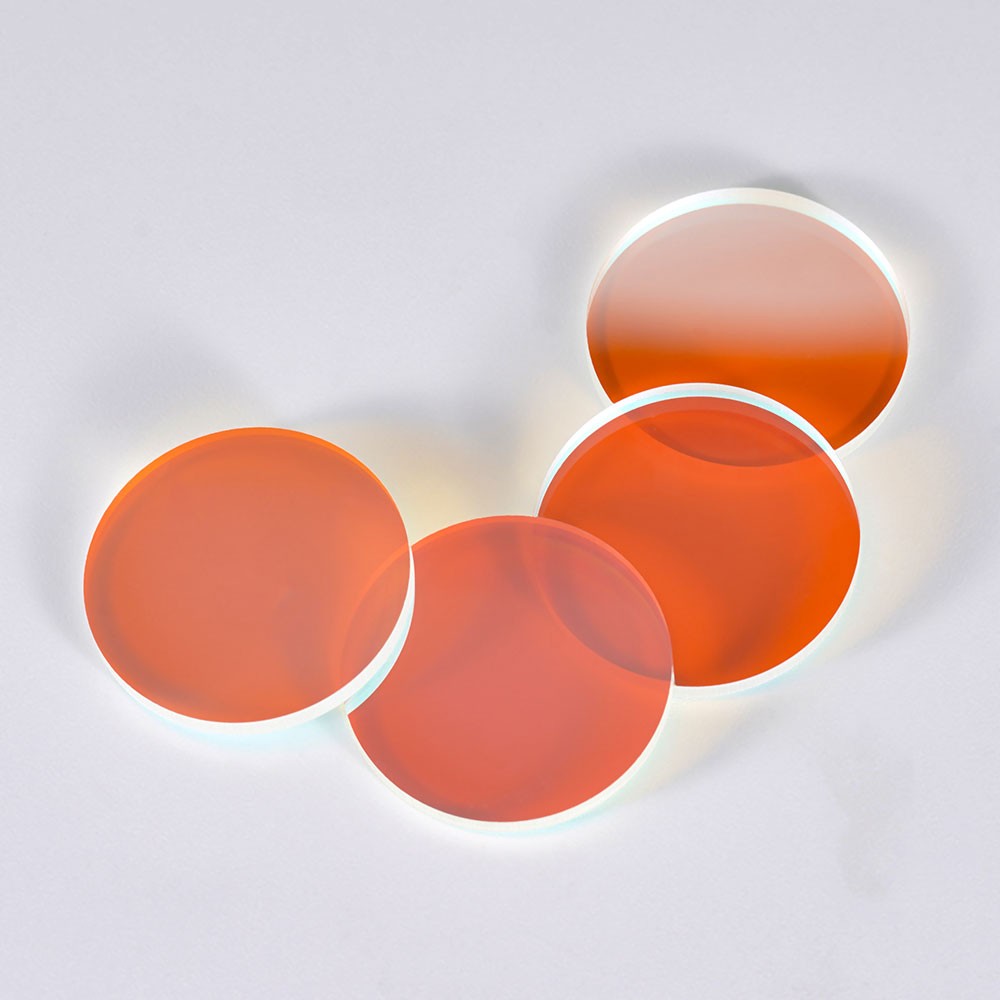

 紅色濾光片

(紅色濾光片)

三、應對多色實驗挑戰:濾光片種類的進階選擇

當同時檢測AF488和AF594時,為避免串色,除了調整實驗策略,在濾光片種類上也有更高要求:

超窄帶通濾光片:在發射濾光片的選擇上,可以使用半高寬更窄的帶通濾光片(如20nm甚至15nm),像一把更精密的“尺子”,嚴格限定收集的波長范圍,極大降低串色可能性。



多波段濾光片組:在落射式熒光顯微鏡中,常將針對多個染料(如DAPI, FITC, TRITC)的濾光片集成到一個多波段濾光片立方體中。其內部包含:

一個多波段激發濾光片(其實是多個帶通區域的組合),

一個多波段二向色鏡(有多個反射/透射區間),

一個多波段發射濾光片。

這種設計允許快速切換通道而無需移動物理部件,但通常信噪比和隔離度略遜于單波段專用濾光片組。


總結與分類對比表

濾光片類型核心功能分類關鍵光譜特征AF488 (綠色) 典型參數AF594 (紅色) 典型參數
激發濾光片帶通濾光片中心波長,半高寬480/30 nm560/55 nm 或 590/20 nm
發射濾光片帶通濾光片中心波長,半高寬525/50 nm620/60nm 或 635/40 nm
二向色鏡長通分光鏡截止波長LP500 或 LP505LP600 或 LP605


選擇濾光片,本質上是為您的熒光染料匹配一套功能分類正確、光學參數精準的“光學密鑰”。理解 “帶通”用于精確選擇,“長通”用于高效分光”這一核心分類原則,是跳出經驗主義、科學配置和優化成像系統的基石。無論是應對簡單的單色標記,還是復雜的多色 like AF488與AF594聯用實驗,從濾光片的種類和原理出發進行思考,都將使您的成像結果更加真實和可靠。
