AGV物流車光學偏振鏡應用簡介

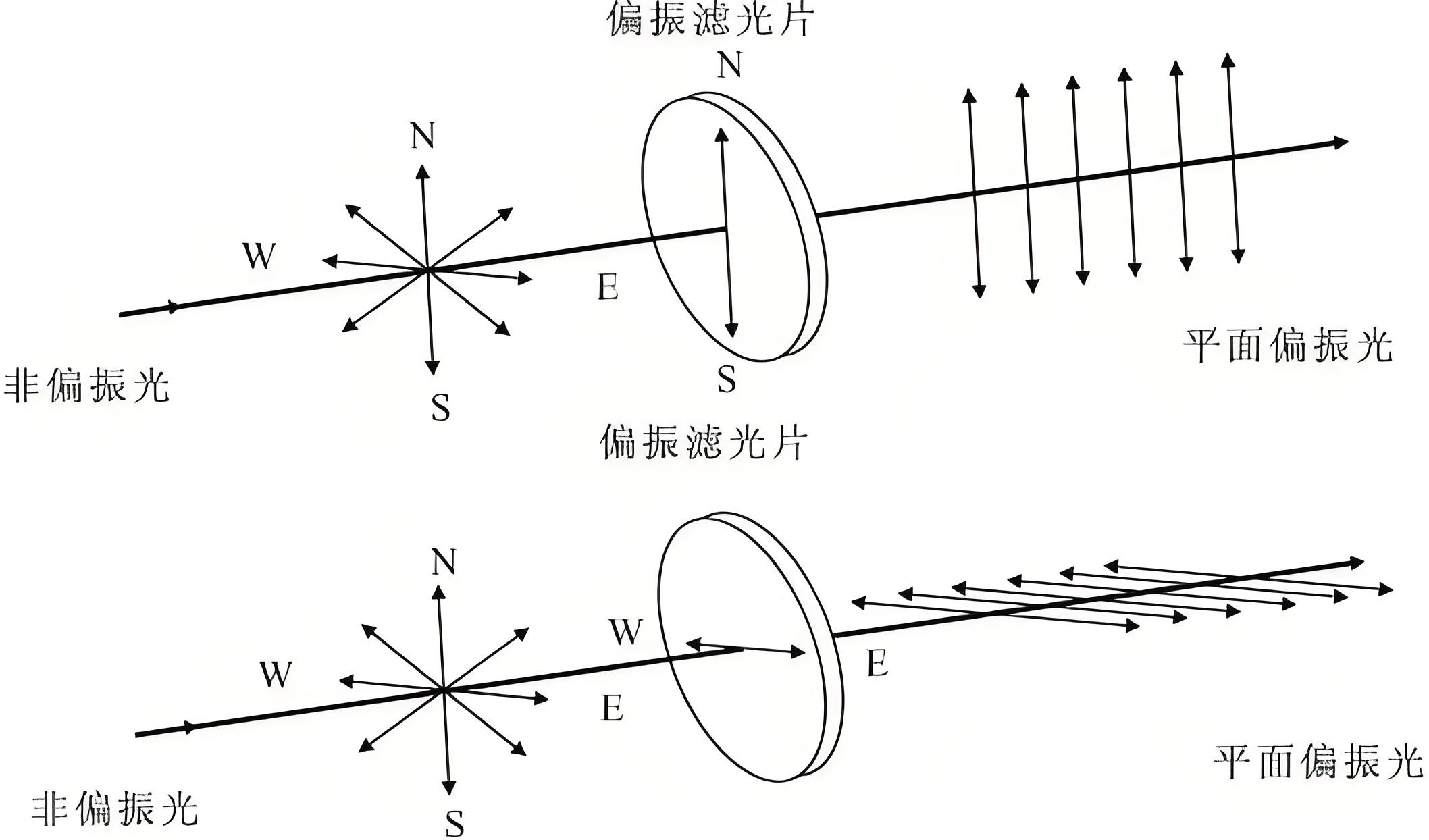

光學偏振鏡是一種通過選擇性過濾特定方向偏振光來優化光線特性的光學元件。其核心原理在于利用偏振膜或晶體結構，僅允許沿特定方向振動的光通過，從而消除或減少環境光干擾。光學偏振鏡作為AGV物流車的核心光學組件，通過優化光線傳輸和抑制干擾，顯著提升了導航精度、檢測可靠性和環境適應性。

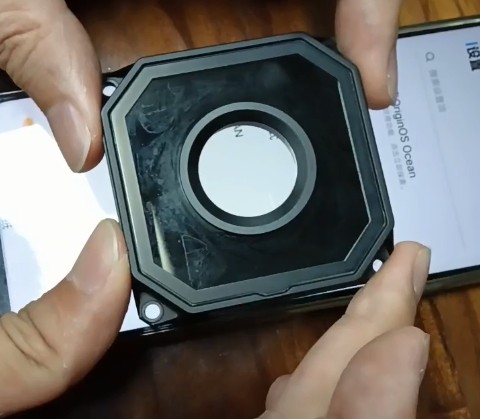

（激埃特?cái)z圖）
在AGV物流車中，偏振鏡主要通過偏振光控制、環境光過濾、傳感器協同調整其光學效果，主要體現為：
1. 偏振光控制：通過調整偏振方向，抑制高反光表面（如金屬、玻璃、塑料膜）產生的鏡面反射，提升視覺系統對目標物的識別精度。
2. 環境光過濾：在復雜光照條件下（如強光、逆光或不均勻照明），偏振鏡可選擇性過濾干擾光線，增強圖像對比度和清晰度。
3. 傳感器協同：與激光雷達、攝像頭等傳感器結合，優化信號質量，例如在激光導航中通過偏振方向匹配提升信號抗干擾能力。
一、典型應用場景
1. 視覺導航與定位
二維碼/紋理導航：AGV通過下視相機識別地面二維碼或紋理時，偏振鏡可消除環氧地坪、高反光材質的反射干擾，確保圖像清晰。例如，在光源前安裝起偏器，鏡頭前安裝檢偏器，通過正交角度設置阻擋鏡面反射光，精準提取二維碼特征。
復雜環境適應性：在倉庫貨架、金屬貨物表面等易反光區域，偏振鏡幫助視覺系統穩定識別路徑和地標，減少誤判。

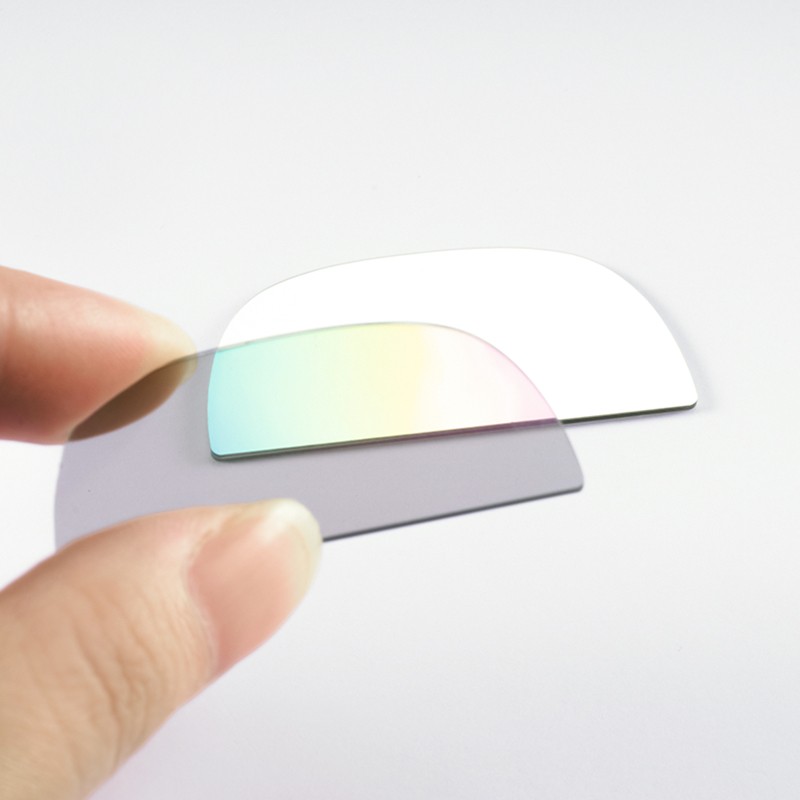

（激埃特原創圖）
2. 激光導航與避障
激光雷達信號優化：在激光雷達系統中，偏振鏡可調整激光光束的偏振方向，結合偏振敏感探測器過濾環境光噪聲，提升測距精度。例如，通過水平偏振信號（P）和垂直偏振信號（S）的差異分析，區分目標物與背景干擾。
抗干擾能力增強：在強光或動態環境下，偏振鏡有效抑制雜散光對激光信號的干擾，確保AGV在復雜場景中穩定導航。
3. 貨物檢測與安全防護
高反光貨物識別：針對纏繞膜包裝、金屬制品等易反光貨物，偏振鏡反光電傳感器（如宜科OS10S系列）可避免反射光干擾，準確檢測貨物有無及位置，防止空車或重復搬運。
堆垛機與伸縮臂監測：在堆垛機載貨臺和伸縮臂上安裝偏振鏡傳感器，實現貨物超高、超寬檢測，防止跌落或碰撞事故。

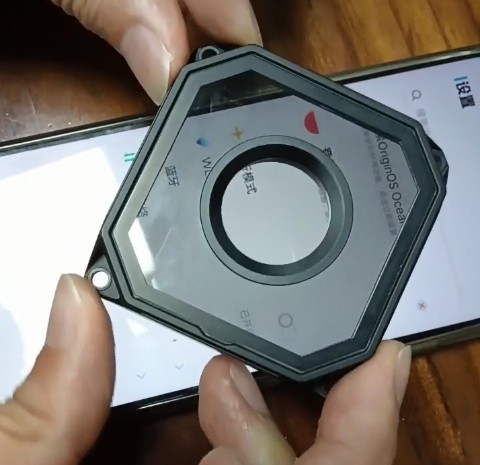

（激埃特?cái)z圖）
二、技術優勢與行業價值
1. 提升系統可靠性
抗環境干擾：有效抑制倉庫中常見的強光、鏡面反射和動態光線變化，降低傳感器誤報率。例如，宜科OS10S偏振鏡反光電傳感器在物流輸送線中可將檢測失誤率降低50%以上，實現無故障運行。
多場景適配：支持從近距離（350mm）到遠距離（4米）的檢測需求，適配不同類型AGV（如倉儲AGV、搬運AGV）的差異化應用。
2. 優化導航與避障性能
高精度定位：結合視覺導航和激光SLAM技術，偏振鏡可修正鏡面環境下的定位誤差。例如，艾利特AGV采用“激光SLAM+視覺識別”技術，在鏡面環境下路徑規劃效率提升40%。
動態避障能力：通過偏振信號分析，AGV可快速識別移動物體（如叉車、行人），提前規劃繞行路徑，降低碰撞風險。
3. 降低維護成本
長壽命設計：高防護等級（IP67）和抗振動結構設計，確保偏振鏡在AGV長期運行中穩定工作，減少清潔和更換頻率。
兼容性與集成性：模塊化設計支持與多種傳感器（如TOF、超聲波）無縫集成，簡化系統復雜度。
三、技術挑戰與解決方案
1. 偏振鏡選型與校準
問題：不同AGV場景對偏振特性（如線偏振、圓偏振）和透過率要求差異大，需精準匹配傳感器參數。
方案：根據檢測距離、目標材質和環境光條件，選擇適配的偏振鏡類型。例如，線偏振鏡適用于固定方向反射光過濾，圓偏振鏡則適合多角度反光抑制。同時，通過光學測試和標準化校準流程，確保偏振方向與傳感器光路精確對齊。

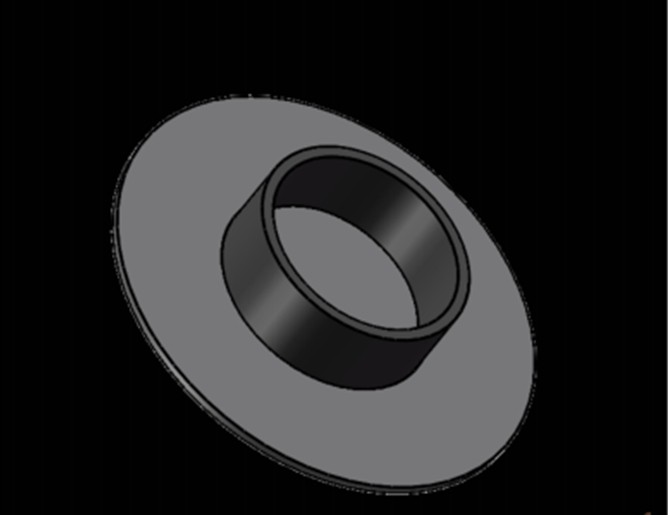

（圖源網絡分享，侵刪）
2. 長期使用穩定性
問題：灰塵、油污或振動可能導致偏振鏡性能下降。
方案：定期清潔鏡片表面，采用防污鍍膜技術；在振動環境中增加緩沖結構，避免偏振鏡移位。
3. 多傳感器融合協同
問題：偏振鏡需與激光雷達、攝像頭等傳感器數據融合，確保信息一致性。
方案：通過傳感器融合算法（如卡爾曼濾波）整合偏振信號與其他傳感器數據，提升環境感知魯棒性。例如，結合激光雷達的距離信息和偏振相機的紋理特征，實現更精確的障礙物分類。
四、行業趨勢與前沿技術
1. 材料與工藝創新
新型偏振膜：納米材料和全息技術推動偏振鏡向更薄、更高透光率發展。例如，東南大學研發的偏振體全息（PVG）技術可提升光效300%，降低成本60%，未來可能應用于AGV的高精度視覺導航。
可調諧偏振鏡：通過MEMS技術實現動態偏振角度調整，使AGV能自適應不同光照條件。
2. 智能化與集成化
AI驅動優化：結合機器學習算法，自動調整偏振參數以適應復雜環境。例如，艾吉威“小千斤”AGV通過AI語音交互和視覺識別，實時優化偏振鏡工作模式。
多模態傳感器融合：偏振鏡與激光雷達、毫米波雷達等深度融合，實現全場景3D環境建模，提升AGV在動態場景中的決策能力。
五、典型案例
1. 宜科OS10S系列在物流倉庫的應用
技術亮點：偏振鏡反光電傳感器（檢測距離5米）有效抑制高反光膜干擾，TOF（時間飛行）傳感器實現4米遠距離避障，背景抑制功能穩定檢測不同顏色貨物。
成效：在某物流集散中心，檢測失誤率降低80%，輸送線效率提升30%，堆垛機碰撞事故減少90%。
2. 艾利特AGV的激光SLAM與視覺融合
技術亮點：采用16線激光雷達+視覺攝像頭+UWB定位，偏振鏡修正鏡面反射誤差，實現±10mm定位精度。
成效：在鋰電池工廠跨樓層搬運中，路徑規劃效率提升40%，迷路率從15%降至0.3%。
3. 偏振光源在二維碼導航中的應用
技術亮點：光源前安裝起偏器，鏡頭前安裝檢偏器，通過正交偏振角度消除環氧地坪反光，確保二維碼清晰識別。
成效：某汽車主機廠AGV定位精度提升至±5mm，人工干預頻次下降90%。
隨著材料科學和傳感器融合技術的進步，偏振鏡正朝著智能化、集成化方向發展，未來將在AGV的全場景應用中發揮更關鍵的作用。企業在選型和部署時，需結合具體場景需求，綜合考慮偏振特性、傳感器兼容性和長期維護成本，以實現最優性能。
