機器人濾光片：賦能機器之眼的核心光學元件
當今世界，機器人已從科幻走入現實，廣泛應用于工業制造、物流倉儲、醫療服務、家庭服務乃至航空航天等領域。這些高度智能的機器能夠“看見”并理解世界，其核心依賴于先進的光學視覺系統。而在這個系統中，濾光片作為一個看似微小卻至關重要的元件，扮演著“隱形守護者”的角色，直接決定了機器人視覺的清晰度、準確性和可靠性。
一、機器人視覺光學系統概述
機器人的“眼睛”通常是各種類型的圖像傳感器（如CMOS或CCD），但其“視網膜”和“晶狀體”則是由復雜的光學系統構成。一個典型的機器人視覺光學系統主要包括：
1.光源：提供照明，確保目標物體被清晰、均勻地照亮，克服環境光干擾。常見的有LED環形燈、背光源、同軸光源等。
2.鏡頭：相當于相機的晶狀體，負責收集物體反射的光線并將其聚焦。
3.濾光片：安裝在鏡頭與傳感器之間，負責對入射光進行“篩選”，只允許特定波長或方向的光線通過，濾除不必要的雜光、眩光或干擾光。
4.圖像傳感器：將接收到的光信號轉換為電信號，形成數字圖像。
5.視覺處理單元：運行算法，對圖像進行分析、識別和定位，最終指導機器人做出決策和動作。
在這個鏈條中，濾光片是提升圖像質量、確保視覺系統穩定工作的關鍵一環。沒有它，機器人的“視力”將大打折扣。

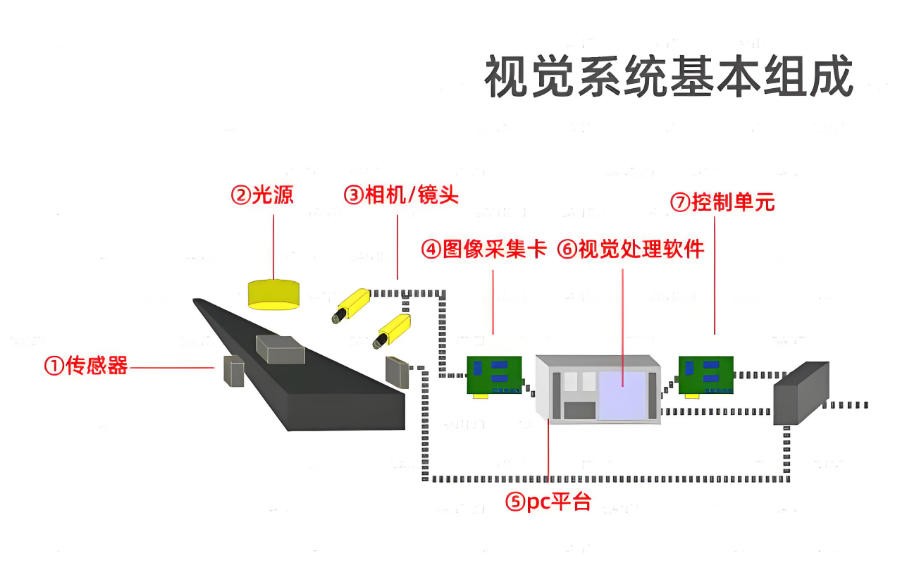

（機器視覺系統結構）
二、機器人中常見的濾光片種類及應用
根據不同的應用場景和光學需求，機器人內部會選用多種類型的濾光片。以下是幾種最常見和關鍵的品類：
1.紅外截止濾光片
種類：吸收型、反射型。
應用指標與參數：
截止范圍：通常要求高效截止700nm以上的近紅外光，并高效透過380nm-650nm的可見光波段（透過率>90%）。
截止深度：OD4（即萬分之一透過率）以上，確保紅外光被有效隔離。
應用場景：幾乎所有基于可見光成像的機器人，如服務機器人、工業質檢機器人、自動駕駛機器人等。
作用原理：圖像傳感器對紅外光同樣敏感，如果不加以過濾，自然光或人造光源中的紅外成分會導致拍攝的彩色圖像嚴重偏色（如偏紅）、失真和對比度下降。IRCF通過阻擋紅外光，確保傳感器接收到的光線與人眼所見一致，還原真實色彩。

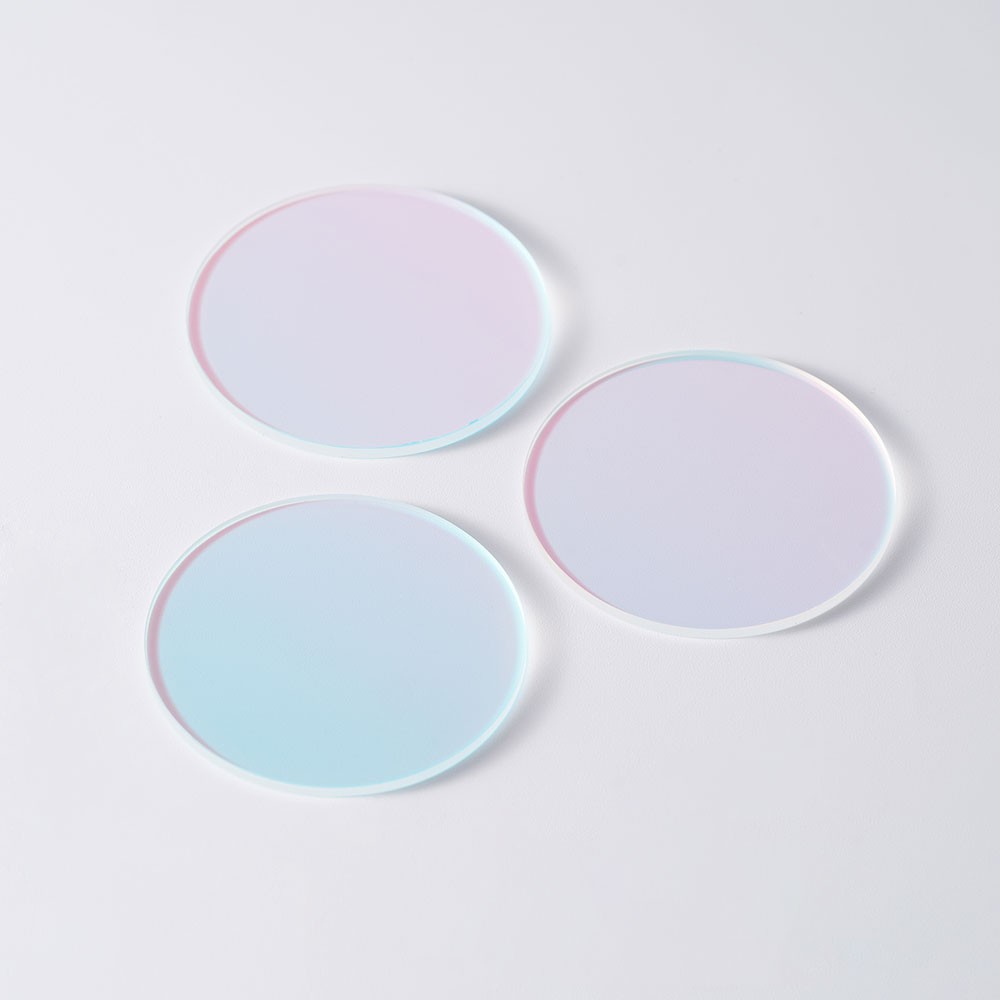

（紅外截止濾光片）
2.帶通濾光片
種類：窄帶通濾光片、寬帶通濾光片。
應用指標與參數：
中心波長：根據光源定制，例如與850nm或940nm的紅外補光燈匹配。
半帶寬：通常為10nm-50nm。越窄抗干擾能力越強，但工藝難度和成本越高。
峰值透過率：>90%，確保信號強度。
截止范圍：要求帶外截止度高（OD4-OD6），有效抑制環境雜光。

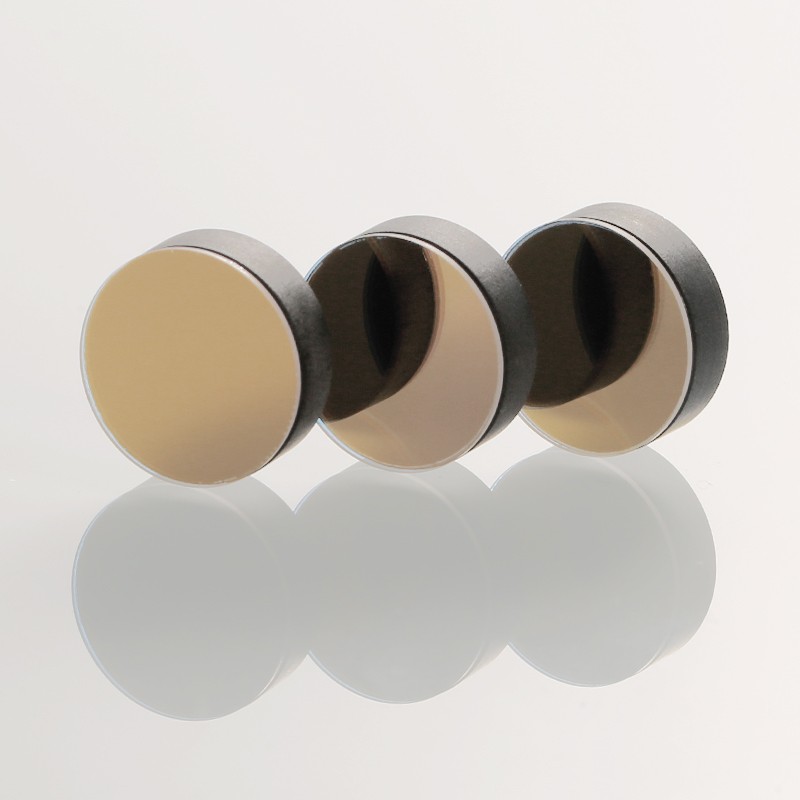

（NBP850窄帶紅外濾光片）
應用場景：
3D視覺/深度感知：在結構光、雙目視覺等方案中，機器人會發射特定的紅外激光圖案。鏡頭前的窄帶通濾光片只允許該特定波長的激光通過，強烈抑制環境光干擾，從而精準捕捉激光圖案，計算深度信息。
視覺引導與定位：在物流分揀機器人中，常用于識別特定的熒光或顏色標記。
作用原理：像一個“光譜隧道”，只允許非常狹窄的一段波長的光通過，極高地提升了信噪比。

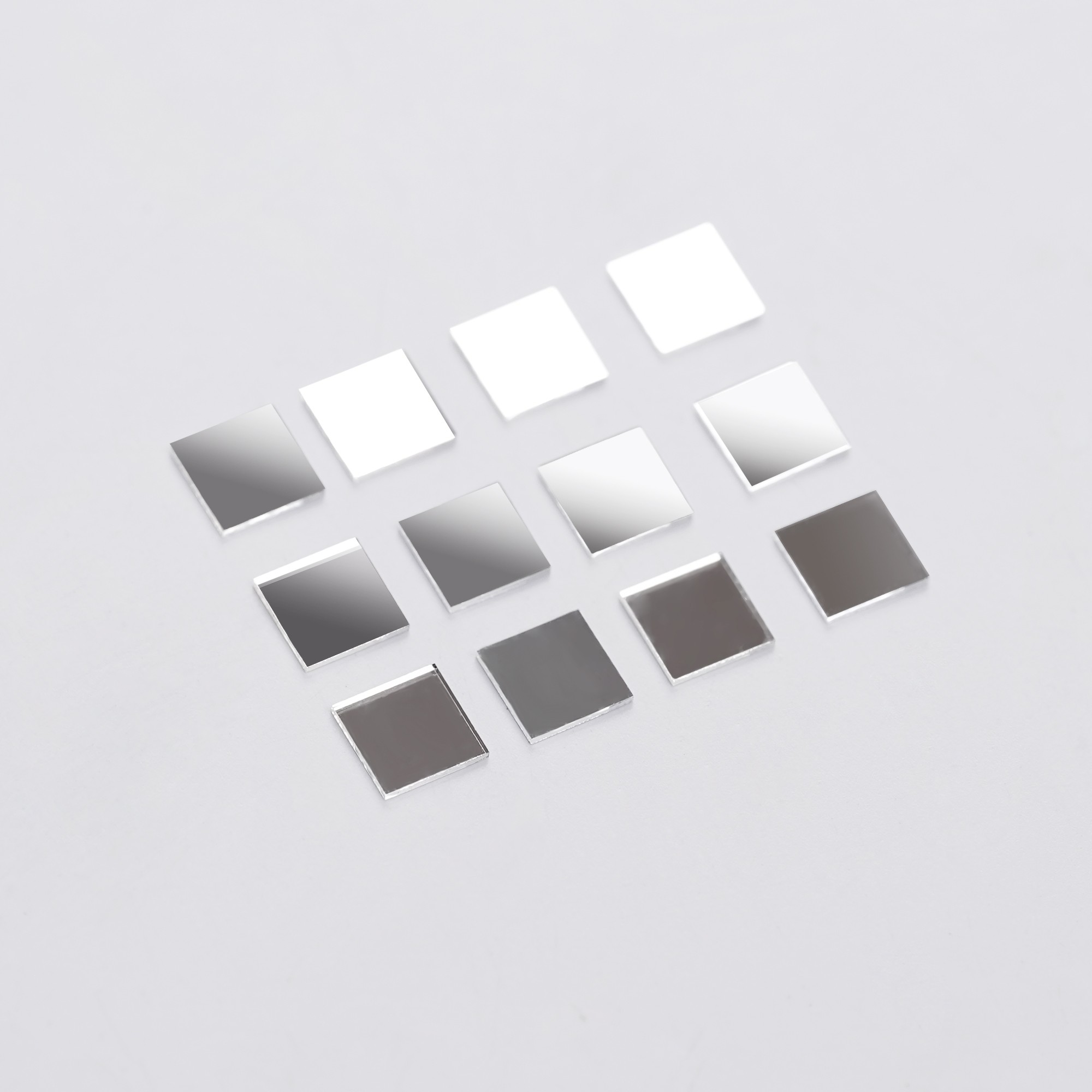

（NBP940窄帶紅外濾光片）
3.中性密度濾光片
種類：吸收型、反射型。
應用指標與參數：
光學密度：OD0.3、OD0.6、OD1.0等，數值越大，減光能力越強。
中性度：在不同波長下透光率應保持一致，避免引入色偏。
應用場景：適用于工作在強烈光照環境下的機器人，如戶外巡檢機器人、農業機器人等。
作用原理：均勻地減少所有波長的光線的強度，防止圖像傳感器因進光過曝而“失明”，類似于給相機的“墨鏡”，使得機器人能在雪地、沙漠、強光反射等環境下依然獲得細節豐富的圖像。

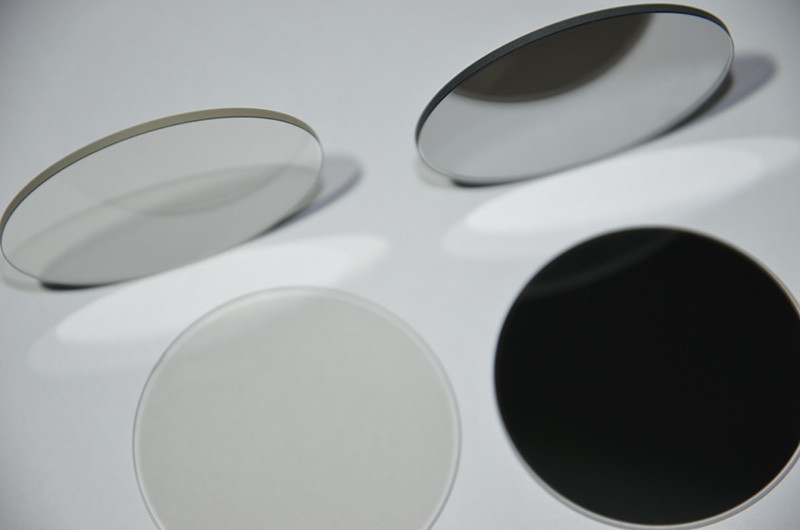

（中性密度濾光片）
4.偏振片
種類：線性偏振片、圓偏振片。
應用指標與參數：
偏振效率：>99%，越高越好。
透過率：對目標偏振光有高透過率。
應用場景：
消除反光：用于檢測光滑表面（如玻璃、金屬、液晶屏）的機器人。偏振片可以消除物體表面的鏡面反射眩光，從而看清其下的劃痕、印刷文字或內部結構。
增強對比度：在水下機器人或戶外場景中，可以消除水面或葉面的反射光，增強圖像對比度。
作用原理：只允許特定振動方向的光波通過，阻擋其他方向的光波，從而過濾掉因反射而產生的特定偏振光。

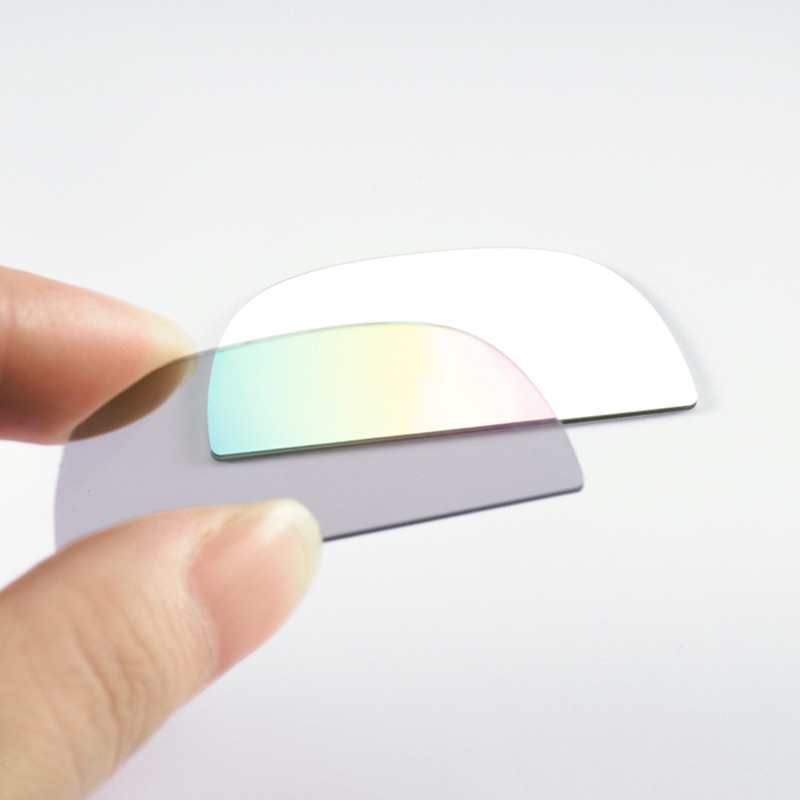

（偏振鏡）
三、選擇濾光片的關鍵參數總結
在為機器人視覺系統選擇濾光片時，工程師需重點考量以下核心參數：
| 參數 | 描述 | 重要性 |
| 光譜特性 | 包括截止范圍、中心波長、半帶寬、透過率、截止深度（OD值）等。 | 決定了濾光片的核心功能，必須與光源和檢測目標的光譜特性精確匹配。 |
| 入射角 | 光線照射到濾光片的角度。 | 入射角增大會導致通帶向短波方向偏移（藍移），設計時需考慮工作角度。 |
| 表面質量 | 通常用劃痕-麻點標準（如60-40）來衡量。 | 影響成像質量，表面缺陷會造成雜散光和圖像瑕疵。 |
| 通光孔徑 | 濾光片有效工作區域的尺寸。 | 必須完全覆蓋鏡頭的像場，避免暗角。 |
| 環境可靠性 | 包括硬度、耐磨性、溫濕度穩定性、抗激光損傷閾值等。 | 工業機器人環境苛刻，濾光片必須堅固耐用，性能長期穩定。 |
四、結語
從精密的工業裝配到靈活的物流分揀，從貼心的家庭服務到嚴謹?shù)尼t(yī)療手術，機器人的智能化離不開其敏銳的“視覺”。濾光片作為視覺系統中的“守門員”，通過精準的光譜管理，賦予了機器人抵抗干擾、明辨細節、洞察深度的能力。隨著機器人應用場景的不斷拓展和深化（如對更復雜材質的識別、在更極端環境下的作業），對濾光片的技術要求也將越來越高，推動著光學薄膜技術向更精密、更定制化、更智能集成的方向發展。未來，更先進的濾光片將繼續作為幕后英雄，默默守護著機器之眼，助力機器人看見更清晰、更真實的世界。
